Замки стиральной машины. Устройство и разновидности

Устройство

В автоматических стиральных машинах перед началом процесса стирки люк блокируется, чтобы его невозможно было открыть. Это сделано для безопасности. Ведь, если в процессе стирки открыть люк, на пол может вылиться вода, кроме того можно получить ожоги, если вода уже нагрелась до высоких температур. Бывали даже случаи, когда люди пытались засунуть руку в работающую на отжиме машину, и им отрывало конечность. Так что, если в вашей стиральной машине вышел из строя замок блокировки люка, никогда не соглашайтесь на восстановление работоспособности машины с отключенным замком. Такая переделка очень небезопасна, особенно если в доме есть дети. Замена замка блокировки люка обязательна при таких поломках.

Давайте разберемся как и с помощью чего блокируется дверца. Блокировка люка происходит при помощи электромеханического устройства, которое называется устройство блокировки люка (УБЛ) или просто замок (другие названия: блокада, блокировка, блокиратор). В дверке люка имеется крючок, либо петелька, который(ая) входит в зацепление с замком люка при закрытии дверцы, после чего, при нажатии на кнопку «Старт программы», происходит фиксация крючка (или петельки) в замке при помощи подвижной планки. Таким образом крючок (или петелька) фиксируется, и дверку невозможно открыть. Подвижная планка в замке подпружинена, и при закрытии дверцы всегда становится в фиксирующее положение. Но зафиксировать планку в таком положении помогает фиксатор, который блокирует планку в запертом состоянии. Этот фиксатор имеет форму небольшого пластикового кубика, и выдвигается при помощи электромеханического или электромагнитного устройства.

По своему электрическому устройству УБЛ делятся на 3 типа: позисторные (или тепловые), электромагнитные и гибридные.

• позисторные (или тепловые)
• электромагнитные
• гибридные

Тепловые замки сделаны на основе позистора. Это такая небольшая «таблетка», при подаче напряжения на которую происходит ее разогрев. Рядом с позистором имеется биметаллическая планка, которая при разогреве изгибается. На конце этой планки закреплен тот самый пластиковый кубик — фиксатор, который выдвигается и стопорит подвижную планку замка. Таким образом происходит блокировка закрытой дверцы. Для разблокировки необходимо обесточить позистор (снять с него напряжение 220V). Спустя некоторое время (1-3мин) замок разблокируется и дверцу можно будет открыть. К достоинствам такой конструкции можно отнести простоту конструкции, а следовательно дешевизну. К недостаткам — постоянная подача напряжения 220V на управляющие контакты замка, на позистор, в следствие чего он со временем выходит из строя.

Электромагнитные замки имеют схожее механическое устройство с замками теплового типа, но положением фиксатора в них управляет электромагнит. Для блокировки или разблокировки на контакты электромагнита нужно подать импульс напряжения. Подача напряжения (для блокировки/разблокировки) происходит в течении долей секунды, поэтому такие замки более безопасны и надежны. Однако и стоимость их выше. Еще один недостаток таких замков: если в процессе работы пропадет электричество замок остается в заблокированном состоянии и открыть дверцу можно только аварийным способом, потянув за специальный шнурок аварийного открытия.

Гибридные замки содержат в своем составе и электромагнит и позистор. Позистор в них служит для аварийного разблокирования дверцы. Конструкция таких замков усложнена. Применялись они в основном в технике концерна Electrolux.

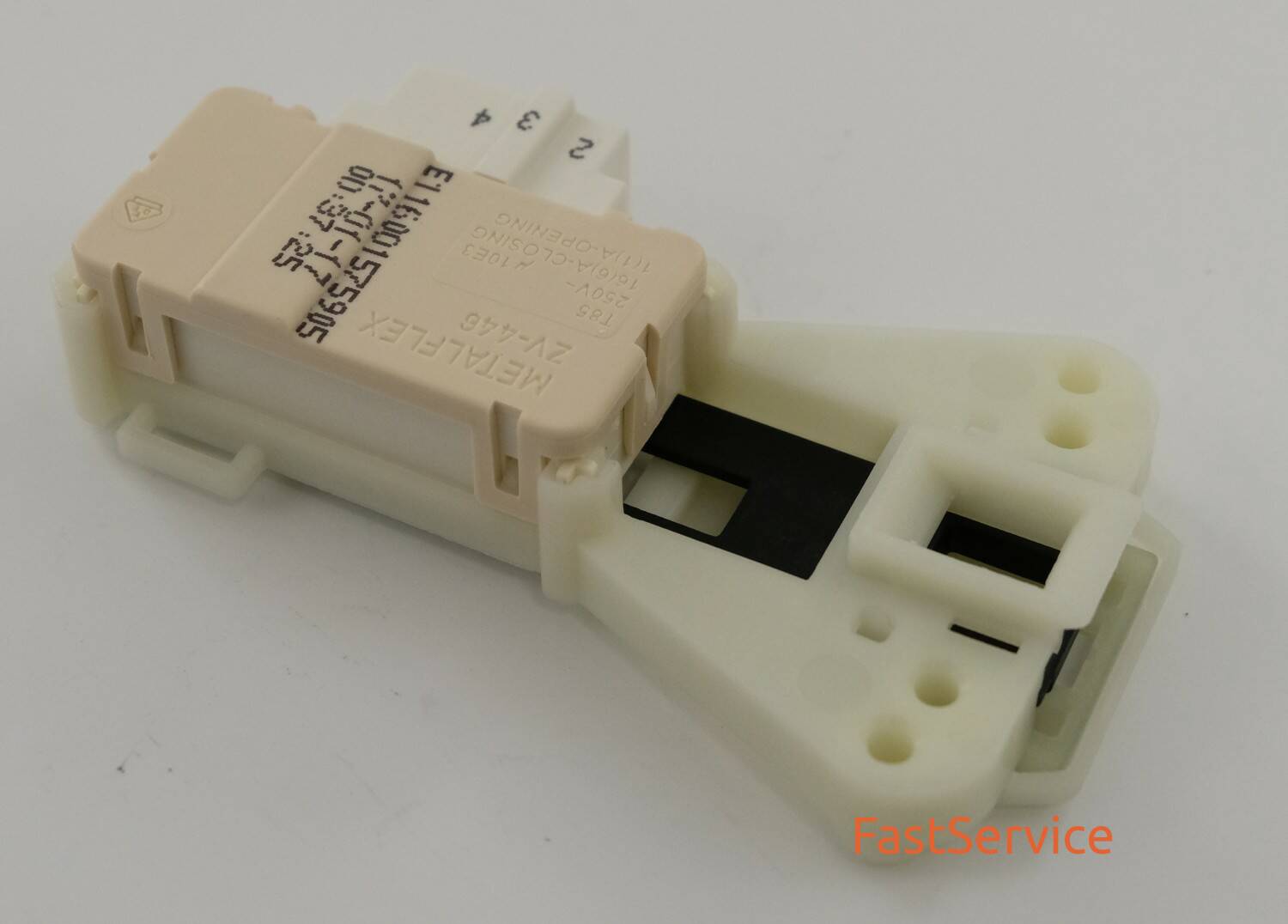

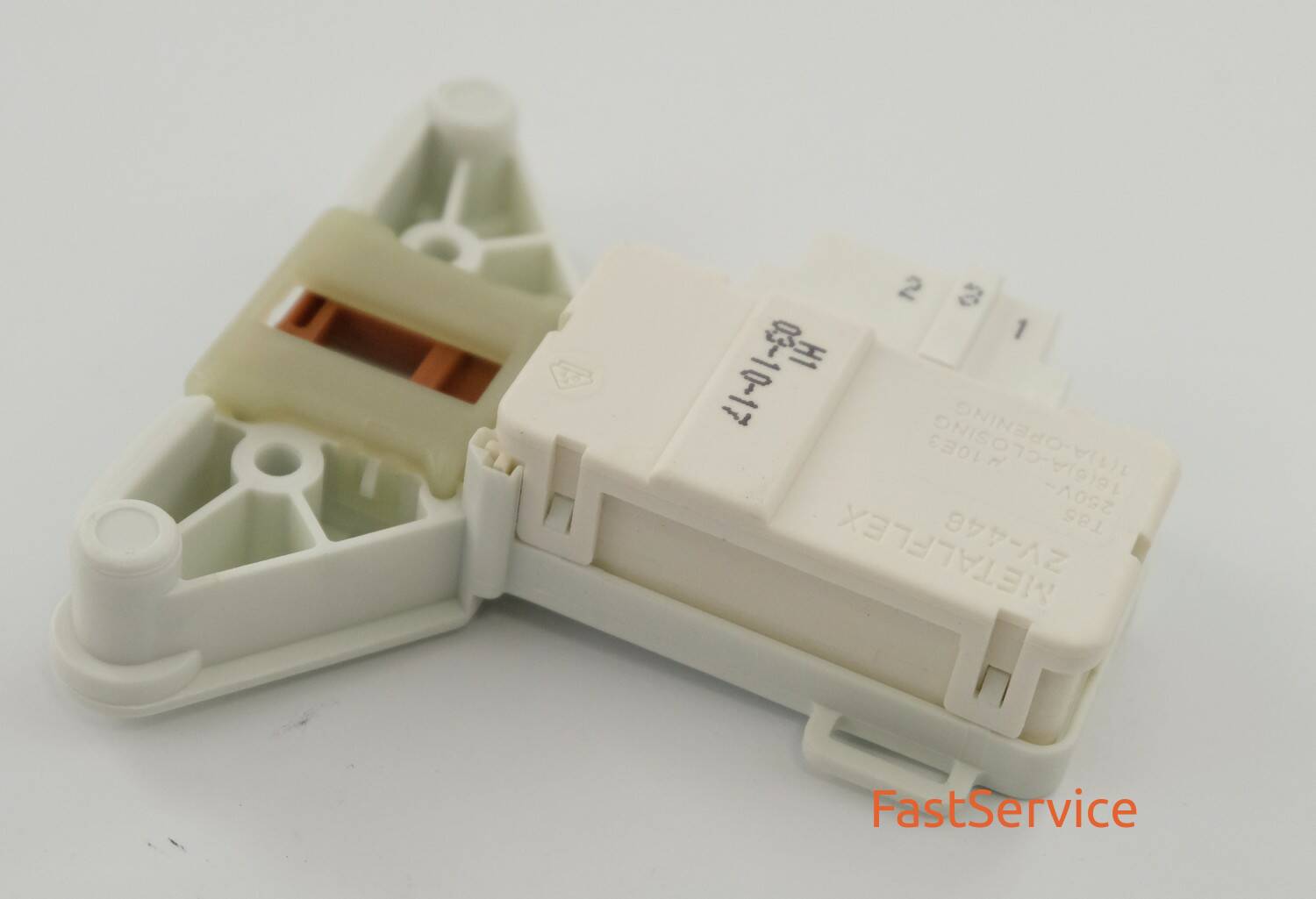

Metalflex ZV-446

Очень часто слышим фразу нужен замок metalflex zv-446. Это не название замка! Это всеголишь название основного механизма - фирма изготовитель

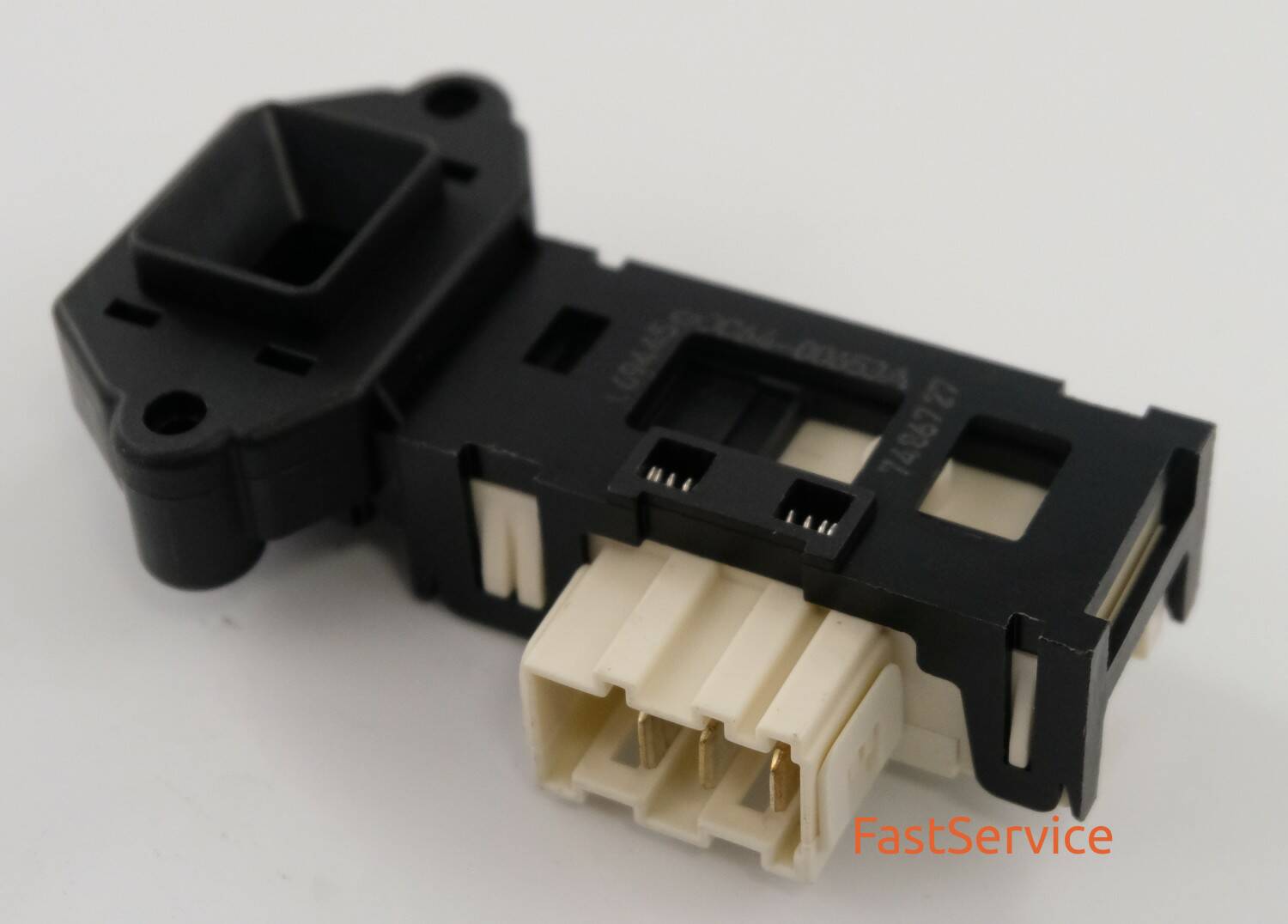

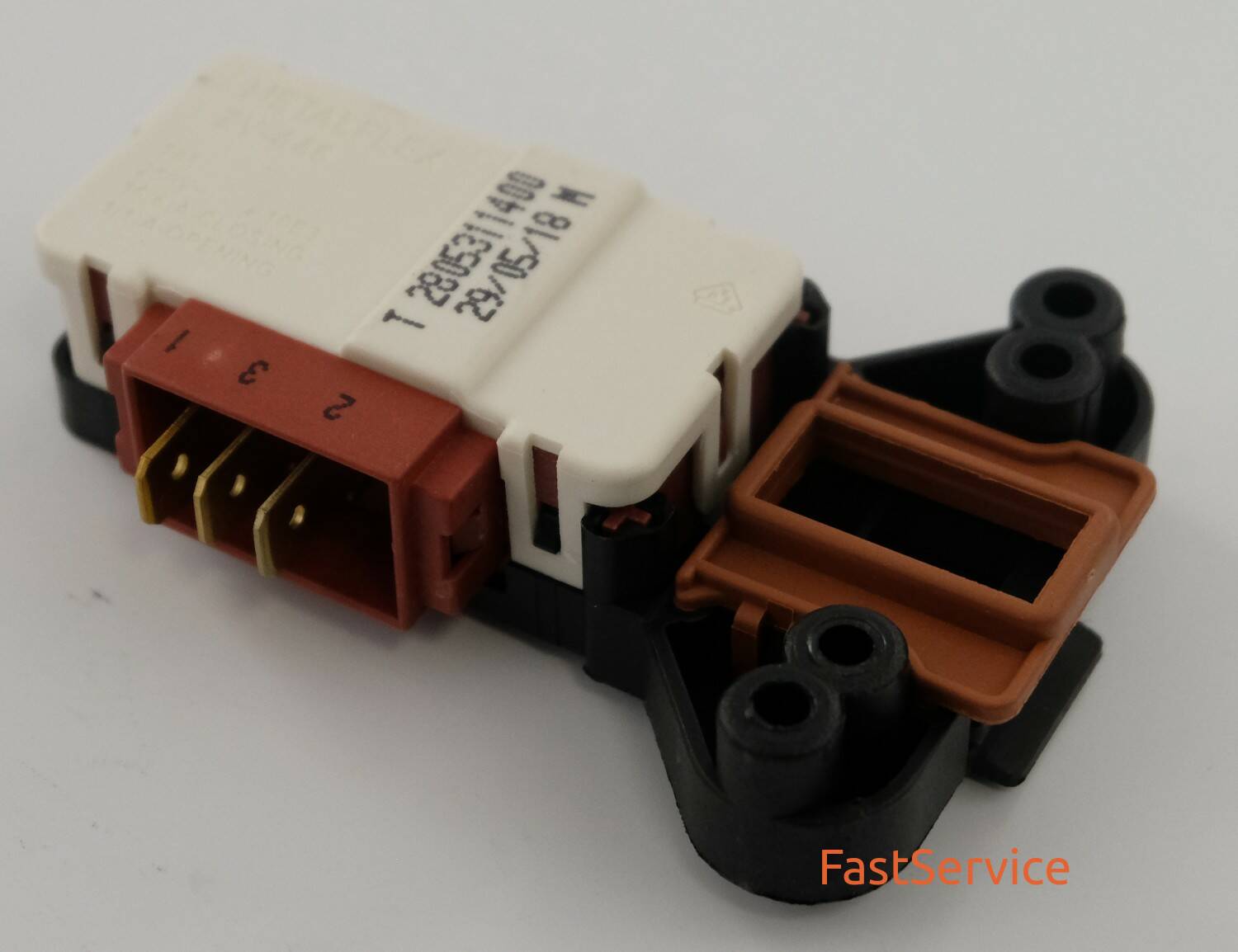

Вот второй представить zv-446. Как видите замки совершенно разные. Посмотрите еще и на замок индезит

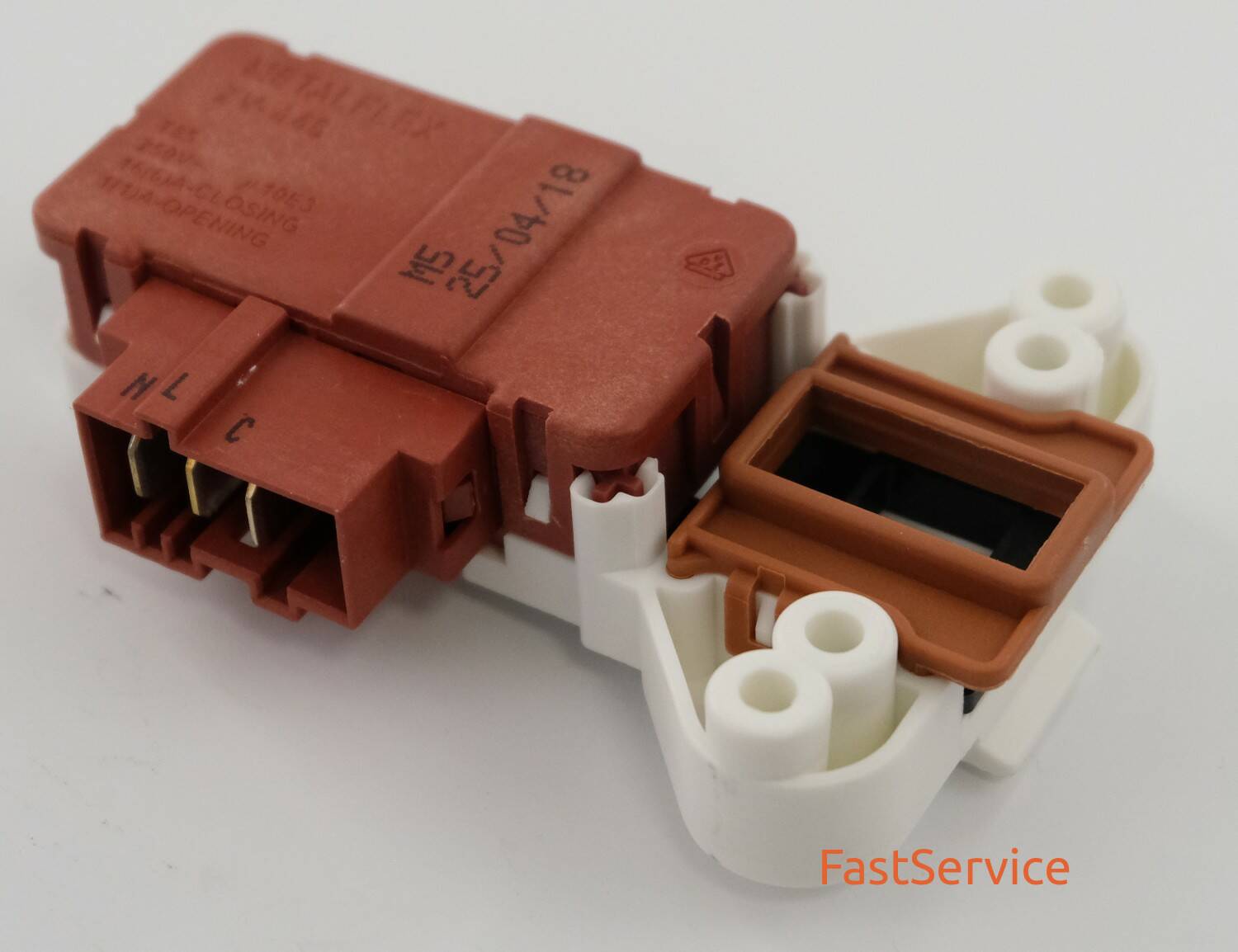

Замок Indesit который вы видите на изображении ниже является оригинальным. Цена в районе 5$ что является очень низкой ценой для фирменного изделия. Смысла брать китайский аналог нет. И да, он тоже zv-446!
